CONTOURECORD東京精密 1600G輪廓度儀江蘇蘇州
CONTOURECORD東京精密輪廓度儀廣州
的詳細介紹

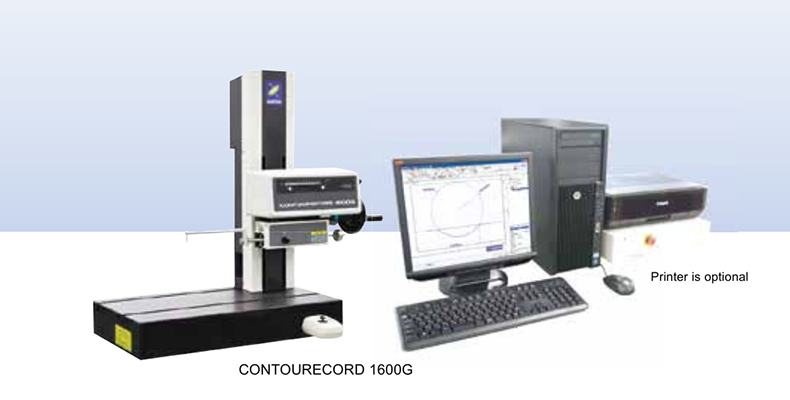

CONTOURECORD 1600G輪廓度儀 商品介紹
自動要素判定功能（AI功能）
無需指定點、直線、圓等要素即可進行自動判定。
尺寸顯示功能
可在測量圖上顯示參數、幾何偏差等實測量值。
形狀合成功能
合成功能解消了因測針角度而使分析范圍受限的問題
峰值谷值搜尋功能
可由測針軌跡檢測出工件的*大點，容易進行對準。
計算點的重復功能
具有重復形狀的工件只需分析1個圖案便可以對整個工件進行分析。
工件軌跡功能
僅對工件進行1次掃描，便可確定測量范圍。是*適于測量細微形狀的功能。
對通用零部件的輪廓度評價簡便
對于以往使用投影機、工具顯微鏡進行評價的零部件輪廓度可以在短時間內得內**的數據。而且測量結果可以直接作為檢查成績書使用。
高效率的測量
通過演示，回放功能可以自動進行從測量到采用數據粘貼制作檢查成績書等一系列操作。
|
型號
|
CONTOURECORD 1600G
|
|
測量范圍
|
Z軸（縱向）
|
50mm 行程：250mm
|
|
X軸（橫向）
|
100mm(-22系統為200mm)
|
|
分辨率
|
Z軸指示精度
|
0.25%/全量程（但5mm范圍為±4μm以下）
|
|
測量分辨率
|
0.1μm (1-2L/100) μm L:測量長度
|
|
X軸指示精度
|
0.1μm
|
|
測量分辨率
|
1μm/100mm
|
|
直線度精度
|
1μm/100mm
|
|
測量方式
|
Z軸
|
差動電壓
|
|
Z軸
|
摩爾干涉光尺
|
|
記錄
|
縱倍率
|
0.01-10.000.000倍（可以為任意、自動）
|
|
橫倍率
|
0.01-10.000.000倍（可以為任意、自動）
|
|
速度
|
立柱上下移動速度（Z軸）
|
3mm/s
|
|
測量速度（X軸）
|
0.03、 0.06、 0.15 、0.3、 0.6、 1.5、 3 、6mm/s
|
|
*小測量間距
|
1μm
|
|
*大測量點數
|
100.000點（*大10形狀）
|
|
測針半徑
|
0.025mmR
|
|
測量力
|
30mN以下
|
|
測量進給方向
|
拉、推、兩方向
|
|
測量姿勢
|
上 下 兩方向
|
|
計算處理功能
|
點、直線、圓、部分圓、橢圓、*大點。*小點、距離、坐標差、極坐標差、直交/極坐標差顯示、交叉要素（點-直線、直線-直線、圓-直線、圓-圓、圓-橢圓、橢圓-橢圓）、對稱要素（點-點、點-圓、點、橢圓、直線-直線、圓-圓、圓-橢圓、橢圓-橢圓
坐標控制（原點設計、X軸設定、平行移動、回轉移動）
面積計算、Overpin計算、尺寸線顯示功能、計算結果與設計值對比、鏡面反轉、形狀合成功能、宏功能、自動要素判定、計算點的重復功能、工件軌跡功能、峰值谷值搜尋功能、自動操作記錄回放功能
|
|
各要素
|
電源
|
單相AC220V±10% 50/60Hz
|
|
耗電量
|
380VA
|
|
設置尺寸
|
1850（W）*800（D）*750（H）mm
|
|
質量
|
150kg
|
