DG-5100は、盤組込みタイプの高分解能ゲージセンサ用カウンタです。入力周波數 3 MHz とこれまでのカウンタに比べて10倍のスピードを持つ高速カウンタです。
（GS-3800シリーズ で 1.2 m/s のスピンドル速度に相當）
コンディションメモリ機能、RANGE（MAX値－MIN値）表示機能、カウント重み付け機能、オフセット値設定機能等、多彩な演算機能が標準裝備されています。
オプション機能をオプションカードという形で用意しました。*大で３種類のオプションカードを組み合わせることが出來ます。オプション機能は下記の５種類です。

• アナログ出力機能

• ＢＣＤ出力機能

• コンパレータ機能

• ＲＳ－２３２Ｃ通信機能

• ＤＣ電源対応機能


  特長

  0.1 μm 分解能のゲージセンサに対応するため、計數機能を高速化しました。
  スピンドル速度換算で1 μm 分解能のゲージと同じ 1.2 m/s 相當を確保しています。
  BCD出力、アナログ出力、コンパレータ出力などオプションボードを本體背面のスロットに裝著することで、

  必要な機能を自由に選択できます。
  10 μm 分解能 / 1 μm 分解能のセンサを接続して使用することもできます。
  （コネクタ変換ケーブル（別売り）が必要）。

  接続イメージ

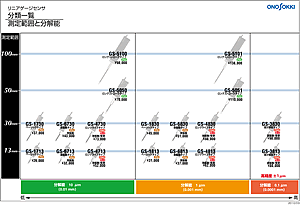

  ゲージセンサ分類一覧



  リニアゲージセンサ分類一覧　(クリック）

  仕様

  適応ゲージセンサ	ＧＳ、ＢＳシリーズ?。ǎ龋鹰伐戛`ズは不適合）
  表示方式	蛍光管　７桁
  表示範囲	0.0000 ～ ±99.9999 mm [*1] 0.000 ～ ±999.999 mm 0.00 ～ ±9999.99 mm
  入力信號	90°位相差方形波信號　ラインドライバもしくは電圧出力
  外部制御入力信號	ホールド、リセット
  電源	AC 100 ～ 240 V
  使用溫度範囲	0 ～ 50 ℃
  保存溫度範囲	-10 ～ ＋60 ℃
  外形寸法　(mm)	96(W)×48(H)×148(D)
  質量	370 g
  付屬品*2	取扱説明書

  *1 ただし、カウントは±400,000までです。それ以上の値はオフセット値やファクター値設定を行なった場合に可能となる數値です。
  *2 電源ケーブルは付屬しません。

  オプション

  スロット名	機能	仕様	型名
  POWER*	ＡＣ電源	AC 100～240 V (50/60 Hz)		標準	-
  	ＤＣ電源	DC 12～24 V ± 5 %	TM-0301	オプション
  Ａスロット	コンパレータ出力	出力仕様 １メーク接點出力（機械式リレー） COMP1、COMP2、COMP3の出力 *大接點容量 DC 30 V/1 A AC 250 V/1 A	TM-0340	オプション
  Ｂスロット*	ＢＣＤ出力	BCDデータ（更新時間 約 10 ms）を オープンコレクタ方式で出力 7桁パラレル出力	DG-0522	オプション
  	RS-232C	RS-232C 機能 通信方法：シリアル通信（調歩同期式） 伝送速度（ボーレート）：9600 bps、19200 bps から選択設定 測定データの読み出し、 パラメータの設定?読み出し	TM-0350	オプション
  Ｃスロット	アナログ出力	出力方式：電圧、電流選択方式 変換方式：12 bitD/A方式 出力電圧：-10～+10 V/F.S. （F.S.は任意設定） 出力電流：0～16 mA もしくは 4～20 mA/F.S. （F.S.は任意設定） 負荷抵抗：電圧出力時　100 kΩ以上， 電流出力時　500 Ω以下 直線性誤差：±0.3 %/F.S.	DG-0530	オプション
  Ｄスロット	信號入力	ラインドライバ、 電圧信號（変換コネクタ使用）に対応。 センサ用電源 ５ V		標準	-
  		AX-2050N 圧著端子付き電源ケーブル（AC電源用ケーブル 3m） AA-8110 BCDケーブル（片側オープン 3m） AA-8901/8902/8903/8904 ゲージ延長ケーブル （GS-3813?3830用) AA-8910 接続変換ケーブル AA-8801/8802/8803/8804 ゲージ延長ケーブル （BS/GSシリーズ用)

  *どちらか１つの選択になります

  インターフェース
